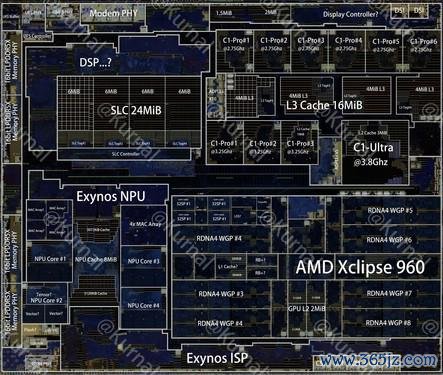

【CNMO科技消息】Exynos 2600应用处理器的内部结构近日曝光。相关照片显示庄股特征，这款面向智能手机、平板电脑和超便携笔记本的芯片采用单片式设计，所有逻辑组件集成在同一芯片上，内部包含大量片上内存和计算单元。该芯片使用三星自主研发的SF2制程生产，属于2纳米GAAFET工艺节点，晶体管密度和电气性能被指与台积电N2工艺相当。
重庆证券配资网
在CPU部分，Exynos 2600采用三层异构多核架构，配置为1个超大核、3个性能核和6个能效核。其中一颗C1-Ultra超大核心最高频率为3.80GHz，配备3MB专用L2缓存；3颗C1-Pro性能核心最高频率为3.25GHz，每个核心拥有1MB专用L2缓存；另外6颗基于C1-Pro架构的核心作为能效核心，最高频率为2.75GHz，并采用更激进的电源管理策略。资料显示，性能核心和能效核心在功能上完全相同，晶体管数量一致，仅配置参数不同。10个核心通过16MB共享L3缓存连接，并可平等访问。
元股证券:ygzq.hk
图形部分，芯片集成由AMD授权的Xclipse 960集成显卡，采用RDNA 4架构，并延续前代RDNA 3.5在LPDDR内存管理方面的优化。该GPU配备16个计算单元、8个工作组处理器、1024个流处理器，以及64个纹理映射单元和32个光栅操作单元，同时配有4MB专用L2缓存。
AI计算方面，三星自研NPU相较Exynos 2500提升超过100%，采用32K MAC设计，实际运算吞吐量可达59TOPS。芯片还集成图像处理器、、显示控制器、媒体加速器和24MB系统级缓存，并提供64位LPDDR5X内存接口、UFS物理层接口、多个USB 3.2物理层接口以及eDP显示接口。
